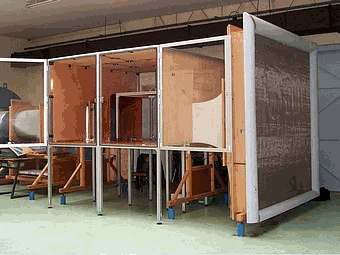

La soufflerie Flûte de Pan(FdP)
- Domaines d'activité : recherche
- Veine d'essais 3/4 ouverte
- Vitesse maximale : 25m/s
- Dimensions de la veine d'essais : 0.6m x 0.6m, 1.5m de longueur
Conçue en 1995, la soufflerie FdP permet d'étudier les phénomènes aéroacoustique et aéroélastique. A l'origine en veine fermée, la veine d'essais est désormais 3/4 ouverte.
De part ses dimensions, la soufflerie est particulièrement adaptée à des projets d'étude variés tels que le génie civil ou des projets de recherche plus spécifiques.
Exemples de domaines d'utilisation
Études et recherches diverses
- Formation en aérodynamique
Principales caractéristiques
- Veine d'essais 3/4 ouverte
- Section de veine : 0.6m x 0.6m, 1.5m de longueur
- Rapport de contraction : 15
- Vitesse du vent de 0 à 25m/s
- Taux de turbulence : 0.5%
- 1 ventilateur centrifuge
- Puissance de ventilation : 70kW
Équipements
- Parois en plexiglas pour visualisation de l'écoulement
- Grilles de turbulence
- Balance aérodynamique instationnaire 6 composantes
- Bras robot 2 axes
- Système de mesure par PIV stéréoscopique
