Le montage monomât
- Domaine d'activité : aéronautique
- Envergure maximale de la maquette : 2.5m
- Identifier les caractéristiques aérodynamiques de maquettes en dérapage et incidence

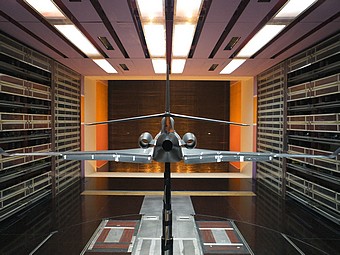

Le montage monomât (α,ß) est utilisé pour identifier les caractéristiques aérodynamiques d’un avion, d’un drone, ...

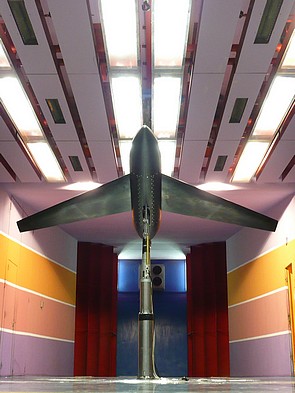

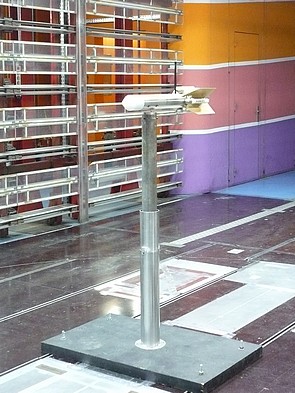

Ce montage est composé d’un mât solidaire du plateau de la veine d’essais et surmonté de la balance. La balance, placée à l’intérieur de la maquette, mesure les 6 composantes X, Y, Z, L, M, N du torseur aérodynamique dans son propre repère. Les coefficients aérodynamiques sont ensuite calculés dans le repère balance, dans le repère vent (Eiffel) et dans le repère maquette (Lilienthal).
Principales caractéristiques
Les variations d’angle sont assurées :
- Pour le dérapage β, par le plateau tournant de la soufflerie
- Pour l’incidence α, de -14° à +47° par le monomât
