Le montage Roulis variable

  • Domaine d'activité : aéronautique
  • Poids de la maquette < 10kg
  • Identifier les caractéristiques aérodynamiques de maquettes en roulis et incidence

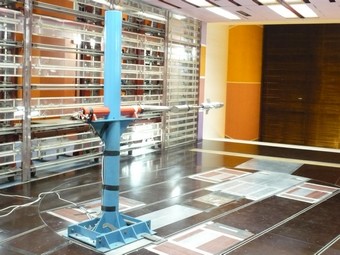

Montage phi variable dans la soufflerie S10: qualification d'un engin

Le montage roulis variable (α,Φ) est utilisé pour identifier les caractéristiques aérodynamiques d'engins.
Ce montage est composé d’un mât solidaire du plateau de la veine d’essais et surmonté de la balance. La balance, fixée à ce bras, est placée à l’intérieur de la maquette. Elle mesure les 6 composantes X, Y, Z, L, M, N du torseur aérodynamique dans son propre repère. Les coefficients aérodynamiques sont ensuite calculés dans le repère balance, dans le repère vent (Eiffel) et dans le repère maquette (Lilienthal).

Principales caractéristiques

Les variations d’angle sont assurées :

  • Pour l'incidence α, par le plateau tournant de la soufflerie
  • Pour le roulis Φ, de 0° à +/-360° par la rotation autour de l'axe de la maquette

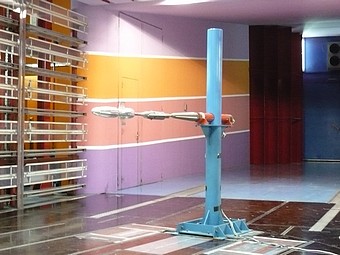

Montage phi variable dans la soufflerie S10: qualification d'un engin
